Проектирование промышленного станка начинается не с чертежа и не с выбора двигателя. Сначала нужно понять, какую задачу оборудование должно решать, какие нагрузки выдерживать и в каких условиях работать. Ошибка на раннем этапе часто приводит к дорогим переделкам уже после изготовления опытного образца.
На практике хороший промышленный станок создают поэтапно: сначала формируют требования, затем выбирают конструкцию, рассчитывают узлы, разрабатывают документацию и только после проверки запускают производство. Такой подход помогает получить оборудование, которое работает стабильно, обслуживается без лишних сложностей и соответствует реальным условиям эксплуатации.
С чего начинается проектирование промышленного станка
Первый этап — не создание модели в программе, а сбор исходных данных. Инженеру нужно понять, какую операцию будет выполнять станок и какие ограничения существуют на производстве.
Например, станок для обработки небольших деталей в цехе с серийным выпуском и оборудование для тяжелой обработки крупных заготовок будут проектироваться совершенно по-разному. В одном случае приоритетом станет скорость и автоматизация, в другом — жесткость конструкции и способность выдерживать большие нагрузки.
На этапе подготовки обычно определяют:
- назначение станка и перечень выполняемых операций;
- размеры и материал обрабатываемых деталей;
- требуемую производительность;
- точность обработки;
- режим работы оборудования (периодический или непрерывный);
- условия установки: температура, влажность, запыленность, вибрации;
- требования по безопасности и обслуживанию.
Чем точнее собраны исходные данные, тем меньше риск, что после изготовления окажется, например, что станку не хватает мощности, рабочей зоны или жесткости.
Основные этапы проектирования промышленного станка
1. Разработка технического задания
Техническое задание — это основа всего проекта. В нем фиксируют, каким должен быть будущий станок и какие результаты от него ожидают.
Хорошее техническое задание отвечает на конкретные вопросы:
- что именно должен делать станок;
- какие детали на нем будут обрабатываться;
- какая производительность требуется;
- какая точность нужна;
- какие системы управления и автоматизации необходимы.
На этом этапе также оценивают экономическую сторону проекта. Иногда заказчику нужен не полностью автоматизированный комплекс, а более простой станок, который выполняет конкретную операцию надежно и дешевле.
2. Выбор общей конструкции
После определения требований инженеры переходят к поиску конструктивного решения. Здесь выбирается общая схема станка: расположение основных узлов, тип привода, способ перемещения рабочих органов.
Рассматриваются разные варианты:
| Вариант конструкции | Когда подходит | На что обратить внимание |
|---|---|---|
| Простая механическая система | Для повторяющихся операций без сложной автоматизации | Надежность, удобство обслуживания, стоимость изготовления |
| Станок с числовым программным управлением | Для точной обработки и сложных деталей | Система управления, настройка программ, квалификация персонала |
| Автоматизированный комплекс | Для больших объемов производства | Интеграция с другим оборудованием, обслуживание автоматики |
| Специализированный станок | Для одной конкретной операции | Оправданность инвестиций при стабильной загрузке |
На практике часто выбирают не самый технологичный вариант, а тот, который лучше соответствует производственной задаче. Избыточная автоматизация может увеличить стоимость оборудования без реальной пользы.
3. Конструкторская проработка узлов
Когда общая схема выбрана, начинается детальная разработка. Инженеры проектируют отдельные элементы станка: раму, приводные механизмы, рабочие органы, системы фиксации деталей, защитные элементы.
Особое внимание уделяют:
- жесткости конструкции — станок не должен деформироваться под нагрузкой;
- точности перемещения рабочих элементов;
- надежности соединений;
- удобству замены расходных деталей;
- доступу для ремонта и технического обслуживания.
Например, слишком легкая рама может снизить стоимость изготовления, но привести к вибрациям во время работы. В результате ухудшится качество обработки и увеличится износ компонентов.
4. Инженерные расчеты и проверка конструкции
До изготовления деталей необходимо проверить, выдержит ли конструкция реальные нагрузки. Для этого выполняют расчеты и моделирование.
Обычно проверяют:
- прочность элементов под рабочими нагрузками;
- деформации корпуса и подвижных узлов;
- нагрузку на приводы;
- тепловые режимы отдельных компонентов;
- уровень вибраций.
Современное проектирование позволяет заранее увидеть слабые места конструкции. Это дешевле, чем обнаруживать проблемы после изготовления опытного образца.
5. Разработка рабочей документации
После проверки конструкции создается полный комплект документации, необходимый для производства.
В него могут входить:
- сборочные чертежи станка и отдельных узлов;
- деталировочные чертежи компонентов;
- спецификации материалов и комплектующих;
- схемы электрики, гидравлики или пневматики;
- инструкции по сборке и эксплуатации.
Качественная документация важна не только для изготовления первого экземпляра. Она позволяет в дальнейшем ремонтировать оборудование, выпускать запасные части и модернизировать станок.
6. Изготовление опытного образца
Даже тщательно рассчитанный проект необходимо проверить в реальной работе. Поэтому перед серийным выпуском часто делают опытный образец.
Во время испытаний проверяют:
- соответствие заявленной производительности;
- точность обработки;
- удобство управления;
- нагрев узлов;
- уровень шума и вибраций;
- безопасность оператора.
По результатам испытаний конструкцию могут доработать. Это нормальная часть разработки промышленного оборудования.
Какие специалисты участвуют в создании станка
Проектирование промышленного станка — это работа нескольких специалистов. Один инженер редко может одинаково глубоко решить все вопросы конструкции, электроники и автоматизации.
| Специалист | Зона ответственности |
|---|---|
| Конструктор | Механическая часть, узлы, корпус, соединения |
| Инженер-технолог | Процесс обработки и требования производства |
| Инженер по автоматике | Управление, датчики, программирование |
| Инженер-электрик | Электропитание и электрические схемы |
| Специалист по расчетам | Прочность, нагрузки, моделирование |
Частые ошибки при проектировании промышленного оборудования
Большинство проблем со станками возникает не из-за сложности конструкции, а из-за недостаточно продуманных требований на старте проекта.
- Проектирование без понимания реальной эксплуатации. Иногда оборудование создают по техническим параметрам, но не учитывают условия работы в цехе.
- Экономия на жесткости конструкции. Снижение толщины элементов или упрощение рамы может привести к вибрациям и потере точности.
- Отсутствие запаса по нагрузке. Станок должен работать не только в идеальных условиях, но и при реальных производственных режимах.
- Сложный ремонт. Если доступ к узлам затруднен, обслуживание становится дорогим и долгим.
- Недостаточное внимание безопасности. Защитные системы и удобство оператора нужно закладывать еще на стадии проектирования.
Как выбрать подход к проектированию под свою задачу
Не всем предприятиям нужен одинаковый уровень сложности. Выбор зависит от целей и условий использования.
| Ситуация | Рациональный подход |
|---|---|
| Нужно выполнять одну операцию много раз | Рассмотреть специализированный станок с оптимизированной конструкцией |
| Меняются типы деталей и требуется гибкость | Выбирать универсальное оборудование с программным управлением |
| Производство растет и нужен большой объем выпуска | Проектировать автоматизированную систему с учетом будущего расширения |
| Есть ограниченный бюджет | Сначала определить обязательные функции и отказаться от ненужной сложности |
Практические рекомендации перед запуском проекта
Чтобы проектирование промышленного станка прошло без лишних затрат, лучше заранее подготовить несколько вещей:
- описать реальные производственные задачи, а не только желаемые характеристики;
- собрать информацию о будущих заготовках и режимах работы;
- учесть обслуживание еще на этапе разработки конструкции;
- заложить возможность модернизации, если производство может измениться;
- проверять не только стоимость изготовления, но и расходы за весь срок эксплуатации.
Хороший станок — это не просто оборудование с нужной мощностью. Это система, которая удобно работает каждый день, не создает лишних простоев и соответствует задачам конкретного производства.
Итог: как правильно пройти путь от идеи до рабочего станка

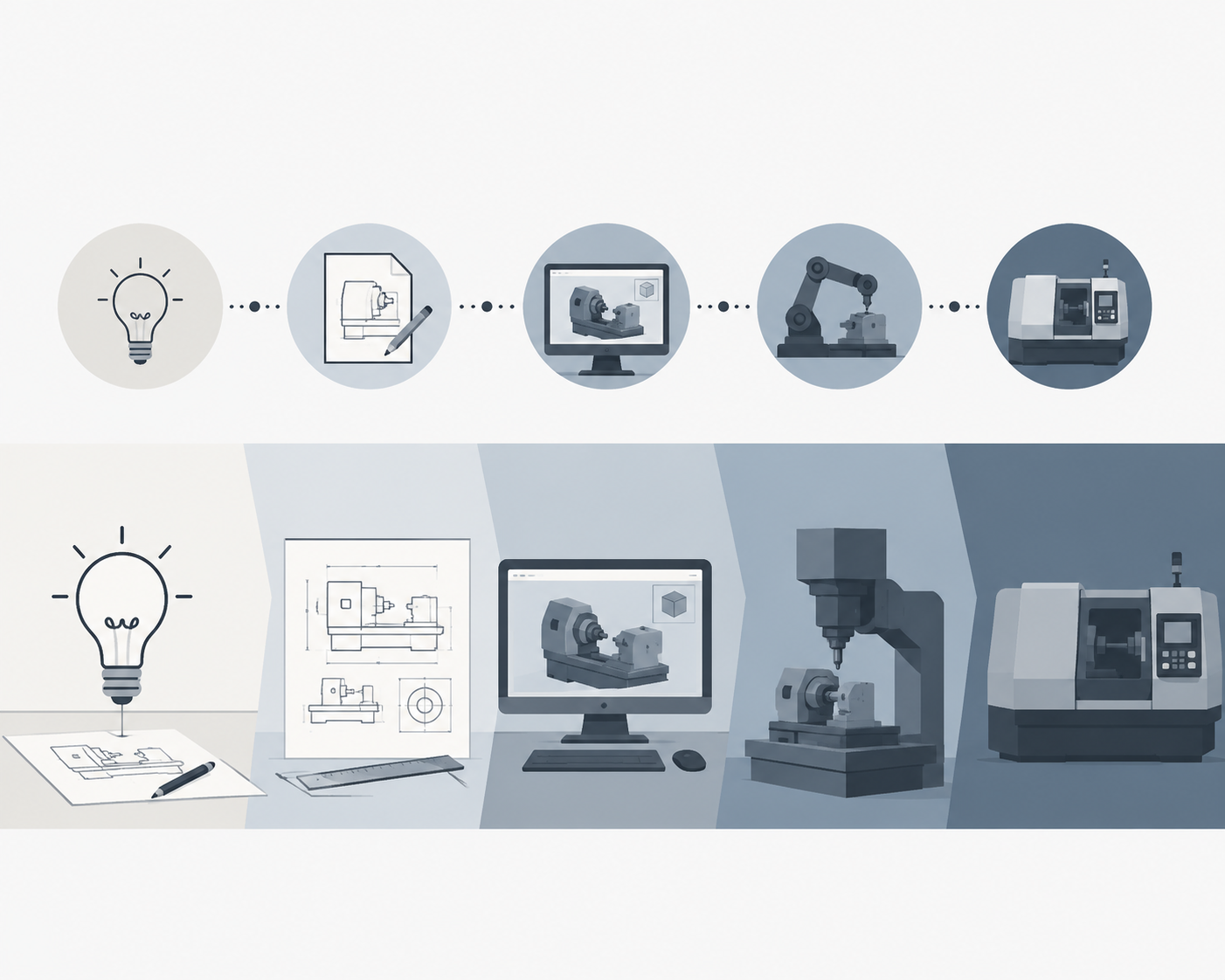

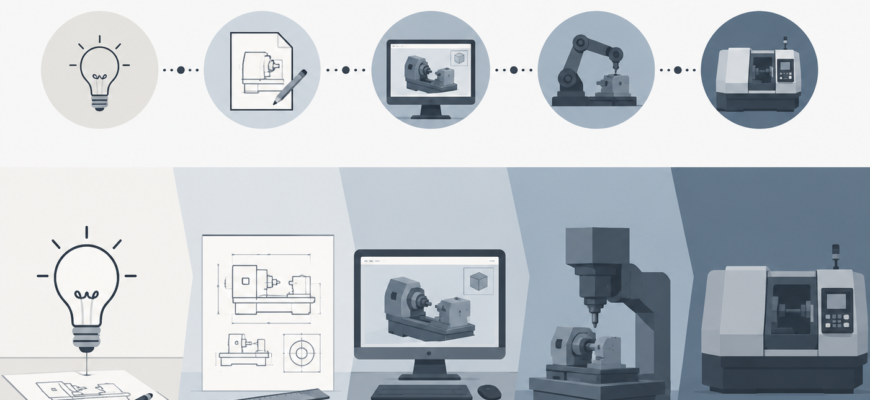

Этапы проектирования промышленного станка идут последовательно: анализ задачи, техническое задание, выбор конструкции, расчет узлов, создание документации, изготовление и испытания.
Главное правило — не начинать с деталей и компонентов, пока не определена реальная задача оборудования. Сначала нужно понять процесс, затем выбрать конструкцию и только после этого переходить к производству.
Если требуется простой надежный станок для одной операции — лучше не усложнять проект. Если оборудование должно работать в составе автоматизированного производства — нужно заранее учитывать управление, интеграцию и дальнейшее развитие системы. Правильный подход на этапе проектирования позволяет получить станок, который оправдывает вложения и стабильно выполняет свою работу.
