Когда нужно перекрывать поток воды, пара, нефтепродуктов или других рабочих сред, задвижка часто оказывается самым простым и надежным решением. Но на этапе подбора быстро возникает вопрос: выбрать клиновую или параллельную конструкцию? На первый взгляд они выполняют одну задачу, однако работают по-разному, по-разному реагируют на загрязнения, температурные изменения и условия эксплуатации.
Ошибка в выборе редко проявляется сразу. Обычно проблемы начинаются позже: задвижка начинает заклинивать, теряет герметичность или требует слишком частого обслуживания. Поэтому имеет смысл разобраться в различиях до покупки.
- Чем отличаются клиновые и параллельные задвижки
- Как работает клиновая задвижка
- Как работает параллельная задвижка
- Ключевые различия в одной таблице
- Где чаще используют клиновые задвижки
- Где лучше работают параллельные конструкции
- Что влияет на выбор кроме конструкции
- Что выбрать в зависимости от ситуации
- Если нужна максимальная герметичность
- Если температура сильно меняется
- Если среда содержит механические примеси
- Если нужен массовый и проверенный вариант
- Если важна ремонтопригодность и наличие запчастей
- Ошибки, которые встречаются чаще всего
- Практические признаки удачного выбора
- Как лучше сделать на практике
- Итог

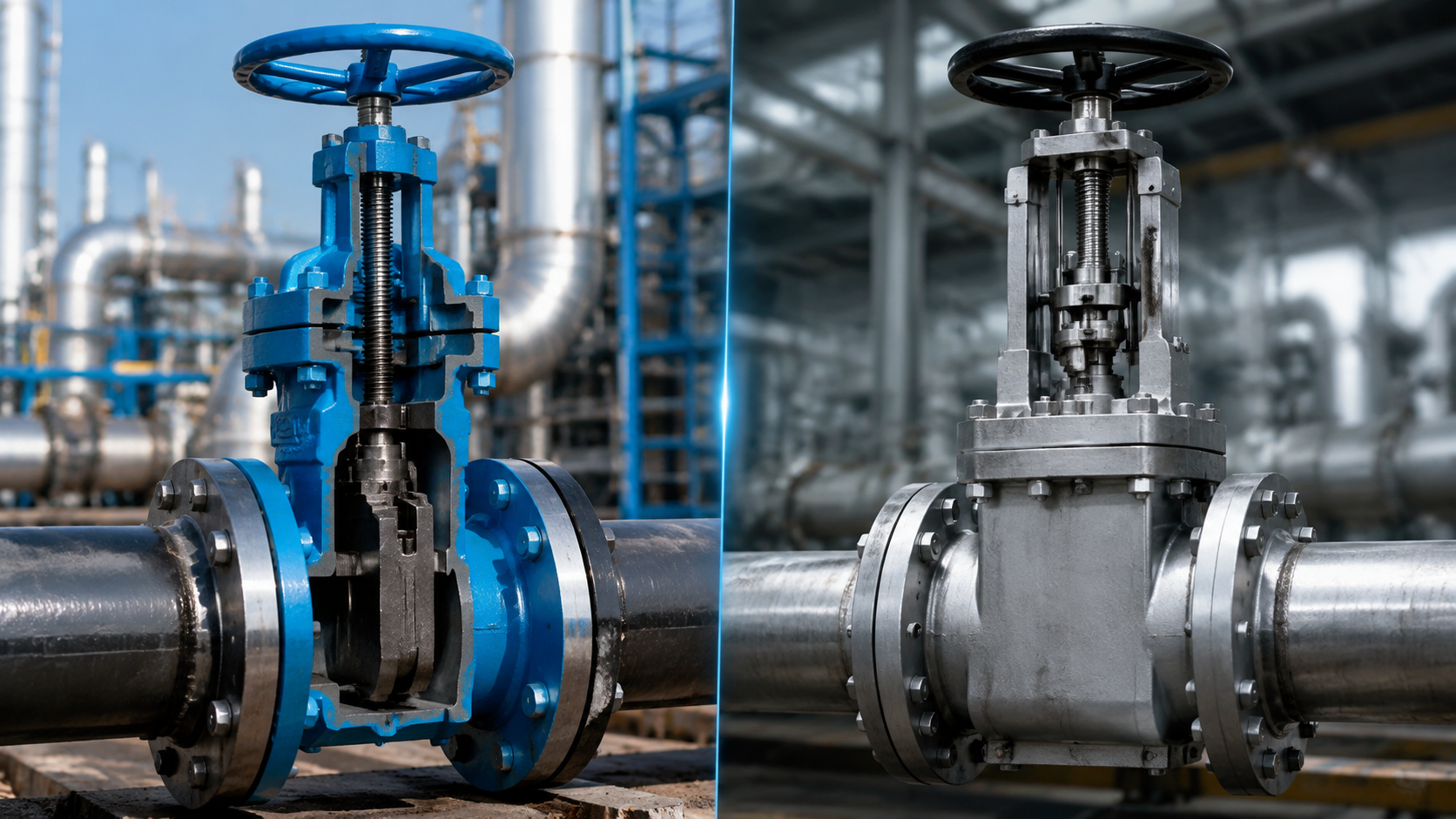

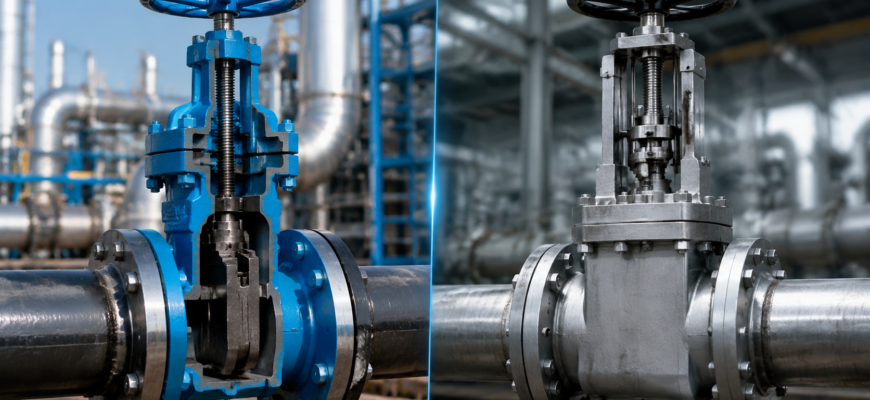

Чем отличаются клиновые и параллельные задвижки
Главное различие находится в конструкции запорного элемента.
У клиновой задвижки затвор имеет форму клина. При закрытии он входит между наклонными уплотнительными поверхностями корпуса и плотно прижимается к ним. За счет этого достигается высокая герметичность.
У параллельной задвижки запирающий узел состоит из двух параллельных дисков или створок. Они располагаются между параллельными седлами и при закрытии прижимаются к ним специальным механизмом.
Снаружи обе конструкции могут выглядеть похоже, но их поведение в работе заметно отличается.
Как работает клиновая задвижка
При вращении шпинделя клин опускается вниз и входит в посадочное место. По мере движения происходит самоуплотнение: чем плотнее клин входит между седлами, тем надежнее перекрывается поток.
Существует несколько вариантов исполнения:
- жесткий клин;
- упругий клин;
- двухдисковый клин.
На практике чаще встречаются модели с упругим клином, поскольку они лучше компенсируют небольшие отклонения геометрии и температурные деформации.
Сильная сторона такой конструкции — высокая плотность перекрытия. Именно поэтому клиновые задвижки часто используют на магистральных трубопроводах, системах водоснабжения и тепловых сетях.
Как работает параллельная задвижка
В параллельной конструкции запорные элементы движутся между параллельными уплотнительными поверхностями. При закрытии диски прижимаются к седлам и перекрывают поток.
Такое решение менее чувствительно к тепловым расширениям деталей. Если оборудование работает при значительных перепадах температуры, риск заклинивания обычно ниже.
Кроме того, параллельные модели нередко лучше переносят среды с механическими примесями, поскольку уплотнительные поверхности не испытывают такого сильного заклинивающего эффекта, как у клина.
Ключевые различия в одной таблице
| Параметр | Клиновая задвижка | Параллельная задвижка |
|---|---|---|
| Конструкция затвора | Клин | Два параллельных диска или створки |
| Герметичность перекрытия | Очень высокая | Высокая, но зависит от исполнения |
| Чувствительность к загрязнениям | Выше | Ниже |
| Риск заклинивания при температурных деформациях | Выше | Ниже |
| Работа с чистыми средами | Отлично подходит | Подходит |
| Работа со средами, содержащими частицы | Ограниченно | Часто предпочтительнее |
| Распространенность | Очень высокая | Ниже |
| Стоимость обслуживания | Обычно ниже | Зависит от конструкции |
Где чаще используют клиновые задвижки
Клиновая конструкция считается универсальной и применяется в большинстве стандартных трубопроводных систем.
Типичные области применения:
- системы холодного и горячего водоснабжения;
- магистральные водоводы;
- тепловые сети;
- нефтепроводы;
- газопроводы;
- технологические трубопроводы с относительно чистой средой.
Если нужна надежная отсечка потока и среда не содержит большого количества твердых включений, клиновая задвижка обычно становится первым кандидатом.
Где лучше работают параллельные конструкции
Параллельные задвижки часто выбирают там, где оборудование испытывает серьезные температурные нагрузки или работает в более сложных условиях.
Они встречаются:
- на энергетических объектах;
- в паропроводах;
- на технологических линиях с высокими температурами;
- в системах, где присутствуют механические примеси;
- на отдельных объектах нефтегазовой отрасли.
В ряде случаев именно устойчивость к температурным деформациям становится главным аргументом в пользу параллельной схемы.
Что влияет на выбор кроме конструкции
Многие смотрят только на тип задвижки, но этого недостаточно. Даже идеальная конструкция не покажет себя хорошо, если не учитывать условия работы.
Перед подбором стоит определить:
- Какую среду предстоит перекрывать.
- Есть ли твердые частицы, окалина или шлам.
- Какова рабочая температура.
- Какое давление в системе.
- Насколько критична герметичность.
- Как часто будет выполняться открытие и закрытие.
- Есть ли риск гидроударов и температурных скачков.
Иногда именно эти параметры оказываются важнее самого типа затвора.
Что выбрать в зависимости от ситуации
Если нужна максимальная герметичность
Чаще всего стоит смотреть в сторону клиновой задвижки. Особенно если речь идет о воде, газе или другой относительно чистой рабочей среде.
Если температура сильно меняется
Параллельная конструкция обычно переносит такие условия спокойнее. Риск заклинивания после нагрева и последующего охлаждения ниже.
Если среда содержит механические примеси
Во многих случаях предпочтительнее параллельная задвижка. Частицы меньше влияют на работу уплотнительных поверхностей.
Если нужен массовый и проверенный вариант
Клиновые модели представлены у большинства производителей, поэтому проще подобрать нужный диаметр, материал корпуса и тип привода.
Если важна ремонтопригодность и наличие запчастей
Здесь преимущество часто остается за клиновыми задвижками благодаря широкому распространению на рынке.
Ошибки, которые встречаются чаще всего
- Выбор только по цене. Более дешевое решение может быстрее выйти из строя в сложных условиях.
- Игнорирование температуры. Некоторые проблемы с заклиниванием появляются именно после длительной работы на горячих средах.
- Использование клиновой конструкции на загрязненных потоках без анализа условий. Это может ускорить износ уплотнений.
- Неверный выбор материалов. Даже правильно выбранный тип задвижки не спасет, если материал корпуса или уплотнений не подходит для среды.
- Использование задвижки для регулирования расхода. Большинство задвижек рассчитаны на положения «открыто» или «закрыто», а не на постоянное дросселирование потока.
Практические признаки удачного выбора
Хорошо подобранная задвижка обычно соответствует нескольким критериям одновременно:
- обеспечивает требуемую герметичность без чрезмерного усилия на приводе;
- работает в расчетном диапазоне температур и давлений;
- не требует частого обслуживания;
- имеет запас по ресурсу для конкретного режима эксплуатации;
- доступна по запасным частям и сервису.
Если приходится выбирать между двумя близкими вариантами, полезно смотреть не только на цену покупки, но и на стоимость владения. Иногда более дорогая модель окупается за счет меньшего количества ремонтов и простоев.
Как лучше сделать на практике
Для большинства стандартных систем водоснабжения, отопления и транспортировки чистых сред клиновая задвижка остается самым логичным выбором. Она обеспечивает плотное перекрытие, широко распространена и хорошо изучена эксплуатационными службами.
Если речь идет о высоких температурах, серьезных тепловых деформациях или средах с примесями, стоит внимательно рассмотреть параллельную конструкцию. В таких условиях ее особенности могут дать заметное преимущество по надежности.
Перед закупкой желательно не ограничиваться названием изделия в каталоге. Нужно проверить рабочие параметры, исполнение затвора, материалы корпуса и уплотнений, а также рекомендации производителя для конкретной среды.
Итог
Клиновые и параллельные задвижки решают одну задачу, но делают это разными способами. Клиновая конструкция выигрывает по распространенности и обычно обеспечивает очень высокую герметичность, поэтому подходит для большинства стандартных трубопроводов. Параллельная задвижка показывает свои сильные стороны там, где есть высокие температуры, температурные деформации или загрязненные рабочие среды.
Если система работает с чистой водой, газом или аналогичной средой, в большинстве случаев стоит начинать выбор с клиновой модели. Если условия тяжелее и есть риск заклинивания из-за температуры либо присутствуют твердые частицы, имеет смысл рассмотреть параллельную конструкцию. Правильное решение определяется не названием задвижки, а сочетанием среды, температуры, давления и требований к надежности.
