Как изготовить новый теплообменник взамен старого, если исходный чертёж утрачен

При модернизации старой вентиляционной установки нередко оказывается, что теплообменная секция изношена, а её заводская документация и чертёж давно потеряны. Простого копирования внешних размеров недостаточно: новая деталь должна физически встать на место и одновременно воспроизвести требуемую тепловую, аэродинамическую и гидравлическую работу.



Какие сведения можно получить непосредственно с демонтированного изделия

Старый теплообменник остаётся важным источником информации. По нему можно определить фронтальные размеры, глубину пакета, количество рядов, диаметр трубок, шаг оребрения и схему расположения коллекторов. Эти данные помогают восстановить исходную конструктивную логику.

На практике производство теплообменников для замены начинается с фиксации фактического состояния детали, но износ следует отделять от первоначальной геометрии. Смятые ламели, коррозия и деформированные патрубки не должны автоматически повторяться в новой секции. Полезно фотографировать изделие до разборки и отмечать направление воздушного потока.

При осмотре фиксируют:

• габариты теплообменного пакета и корпуса;
• число рядов и ориентировочный шаг ламелей;
• диаметр и расположение патрубков;
• места крепления;
• направление потока и сторону подключения.

Если сохранилась маркировка, её также записывают: даже неполный индекс иногда помогает восстановить назначение и исходные параметры.

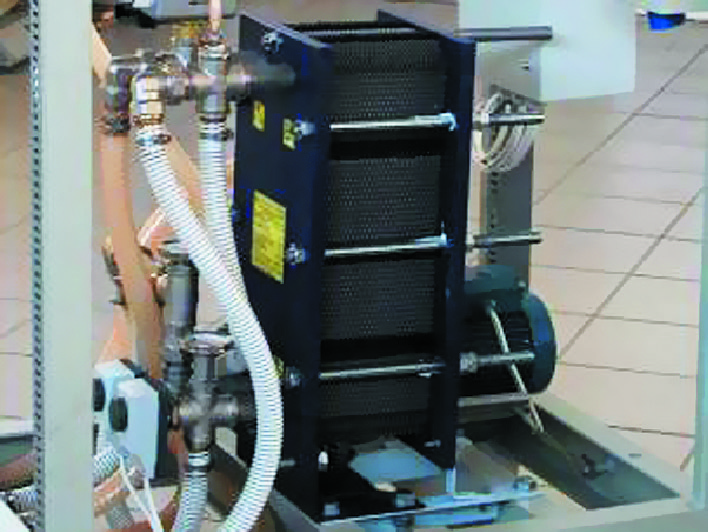

Рисунок. Пластинчатый теплообменник типа «Петра-0395»



Какие размеры корпуса, патрубков и коллектора необходимо зафиксировать особенно точно

Критичны размеры, связанные с монтажом. Высота и ширина фланца должны соответствовать корпусу установки или каналу, а патрубки — попадать в существующую обвязку. Несколько сантиметров ошибки могут потребовать переделки трубопроводов или корпуса.

Измеряют не только общий габарит, но и координаты патрубков относительно кромок, их диаметр, направление выхода и расстояние между осями. Для коллектора важны форма, положение и возможность присоединить арматуру без конфликта с соседними элементами.

Также фиксируют толщину корпуса, расположение крепёжных отверстий и доступное пространство для демонтажа. Новая секция может быть теплотехнически лучше старой, но бесполезна, если её невозможно установить без серьёзной переделки оборудования.



Почему простого копирования габаритов недостаточно для сохранения тепловой мощности

Тепловая мощность зависит от площади поверхности, числа рядов, шага оребрения, скорости воздуха и параметров теплоносителя. Два блока одинакового размера могут иметь разное количество трубок и ламелей, а значит существенно различаться по характеристикам. Внешняя рамка не описывает внутреннюю геометрию.

Кроме того, старая секция могла быть изначально подобрана с запасом или, наоборот, не обеспечивать нужный режим. Если просто повторить её конструкцию, старая проблема сохранится. Поэтому полезно восстановить не только размеры, но и требуемую мощность по текущим условиям объекта.

Для этого сравнивают прежние режимы эксплуатации, измеренные температуры и фактический расход воздуха. Если параметры системы изменились за годы работы, новая секция может потребовать другой рядности или площади поверхности при тех же монтажных габаритах.



Какие параметры воздуха и рабочей среды нужны для восстановления расчётных характеристик

Со стороны воздуха задают расход, температуру и влажность на входе, а также требуемую температуру после секции. Для охлаждения влажность особенно важна, потому что часть мощности может расходоваться на конденсацию влаги. Для нагрева достаточно определить расчётный температурный режим и воздушный поток.

Со стороны рабочей среды нужны:

• тип теплоносителя или хладагента;
• температуры на входе и выходе;
• требуемый или доступный расход;
• рабочее давление;
• допустимые гидравлические потери.

Если точный расход неизвестен, его восстанавливают по данным насосной системы, клапанов и измерений. Чем полнее исходные данные, тем меньше вероятность, что новая секция физически подойдёт, но будет работать не так, как ожидается.



Как условия эксплуатации влияют на материалы, рядность и конструктивное исполнение

Материал выбирают с учётом воздуха и рабочей среды. Для большинства обычных вентиляционных задач подходят медные трубки с алюминиевым оребрением, но агрессивная атмосфера или специальные процессы требуют отдельной оценки. Корпус также должен соответствовать условиям влажности и обслуживания.

Рядность увеличивают, когда требуется большая поверхность теплообмена в ограниченном фронтальном размере. Но вместе с ней растёт сопротивление воздуху. Плотность ламелей даёт похожий компромисс: больше поверхности — выше потенциальная мощность, но сложнее очистка и выше потери давления.

Поэтому новая конструкция должна вписываться не только в корпус, но и в возможности существующего вентилятора и насоса. Иначе улучшение тепловой части создаст проблемы в аэродинамике или гидравлике.



Какие проверки готового изделия позволяют подтвердить соответствие исходной задаче

До установки проверяют геометрию и положение присоединений. Затем теплообменный контур испытывают на герметичность и прочность методом, соответствующим его рабочим параметрам. Для готовой секции важно подтвердить отсутствие утечек до того, как она окажется внутри вентиляционной установки.

Контрольный перечень включает:

• размеры корпуса и монтажных точек;
• расположение и диаметр патрубков;
• герметичность трубного контура;
• качество оребрения и отсутствие заметных повреждений;
• соответствие направления подключения проектной схеме.

После монтажа уже на объекте проверяют расход воздуха, температуры и работу жидкостного контура. Только сочетание заводского контроля и пусковой проверки подтверждает, что восстановленная по образцу секция действительно выполняет задачу старого изделия, а не просто повторяет его форму.
