Как устроены водонапорные башни в инженерных сетях промышленных объектов

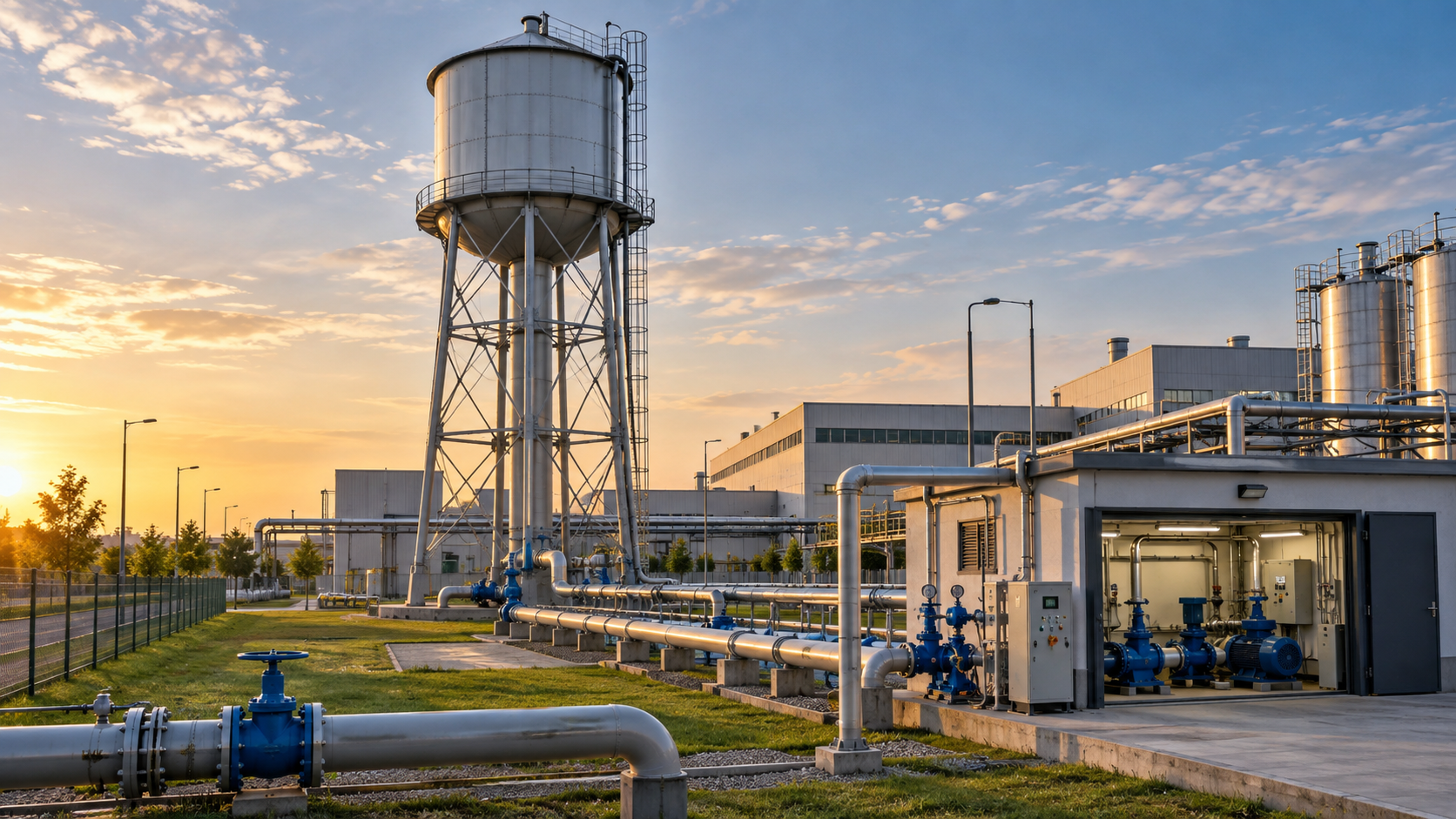

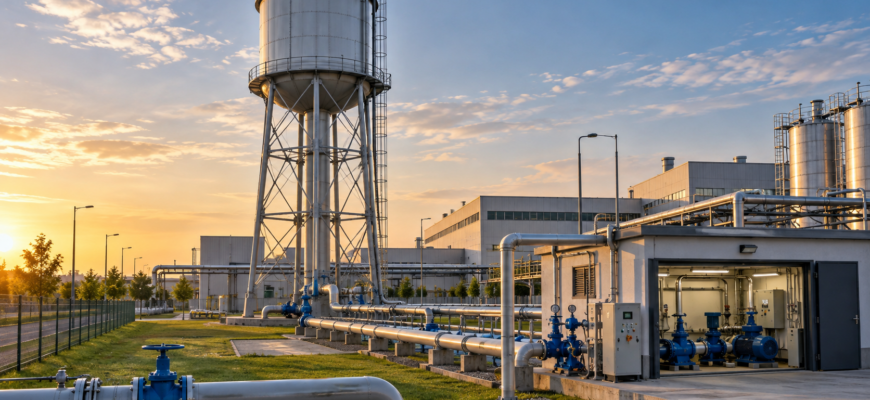

Водонапорная башня на промышленном объекте работает не как изолированный резервуар, а как узел, связанный с источником воды, насосным оборудованием, трубопроводами, арматурой и системой управления. Конструктивные исполнения различаются вместимостью и геометрией основных элементов, однако инженерный смысл ВБР становится понятен только при рассмотрении всего пути воды — от источника до конечных точек водоразбора.

В упрощённом виде промышленная система водоснабжения может выглядеть так: источник воды, насос, напорный трубопровод, водонапорная башня, распределительная сеть и потребители. Реальный объект нередко имеет более сложную конфигурацию: несколько насосов, резервные линии, ответвления, отдельные группы потребителей и дополнительные средства контроля. Поэтому устройство водонапорной башни имеет смысл рассматривать не само по себе, а через её взаимодействие с остальной инженерной инфраструктурой. Подробности читайте на странице https://mir-steel.ru/product-category/vodonapornye-bashni-rozhnovskogo-vbr/.

Какое место водонапорная башня занимает в инженерной сети

Вода сначала должна поступить из источника. Им может быть предусмотренный проектом водозабор, внешняя сеть или другая система подачи. Если для перемещения воды по трубопроводу требуется дополнительный напор, в схему включается насосное оборудование. Оно обеспечивает движение воды к башне или непосредственно в участки сети, связанные с ней гидравлически.

В резервуаре часть воды накапливается. Когда потребители открывают точки водоразбора, вода перемещается по распределительным трубопроводам к производственным корпусам, административным помещениям, вспомогательным зданиям или другим предусмотренным проектом потребителям. При этом характер движения определяется не одним элементом, а совокупностью высотных отметок, уровня воды, сопротивления трубопроводов и текущего расхода.

Башня Рожновского в такой схеме выполняет прежде всего накопительную и регулирующую функцию. Она позволяет создать запас воды и в определённых режимах отделить мгновенный расход потребителей от текущей подачи насосов. Это не означает, что резервуар заменяет насосную станцию: насосы обеспечивают подачу, а ёмкость позволяет системе работать с накоплением и последующим расходованием воды.

Резервуар: зачем системе нужен запас воды

Если бы насос постоянно подавал воду непосредственно потребителям без промежуточной регулирующей ёмкости, его режим был бы теснее связан с изменениями расхода в сети. На промышленной площадке потребление редко остаётся совершенно одинаковым: в разные моменты могут включаться технологические процессы, санитарные точки, хозяйственно-бытовые потребители или другие группы оборудования.

Бак водонапорной башни позволяет накапливать часть поступающей воды. Когда подача превышает текущий водоразбор, запас может увеличиваться. Если потребление становится выше текущего притока, накопленный объём участвует в покрытии возникшей разницы. В результате производительность насоса не обязана в каждую секунду точно совпадать с суммарным расходом всех открытых точек.

Именно поэтому объём резервуара нельзя выбирать отдельно от режима водопотребления. Имеют значение график расхода, возможности источника, производительность насосного оборудования, скорость восполнения запаса и требования конкретного объекта. В линейке ВБР встречаются различные по вместимости исполнения, включая конструкции с баками 15 и 50 м³, но сама по себе цифра объёма ещё ничего не говорит о пригодности варианта для определённой промышленной сети.

Почему высота воды влияет на гидравлический режим

Накопить воду недостаточно: для башенной схемы имеет значение высотное положение её уровня. Вода в резервуаре обладает гидростатическим напором относительно расположенных ниже участков сети. За счёт этого она может поступать в распределительную систему под действием разности отметок.

Однако утверждение, что высота башни сама по себе задаёт постоянное давление у всех потребителей, было бы неверным. Уровень воды в баке меняется по мере наполнения и расходования, а между резервуаром и конкретной точкой водоразбора существуют гидравлические потери.

На фактический режим влияют:

• отметка уровня воды в резервуаре;
• высотное положение конкретного потребителя;
• длина и диаметр трубопроводов;
• текущий расход воды;
• местные сопротивления арматуры и соединительных элементов;
• конфигурация и разветвлённость сети;
• одновременная работа других потребителей.

Поэтому объём характеризует количество накопленной воды, высота связана с располагаемым напором, расход показывает интенсивность водоразбора, а производительность насоса — способность насосного оборудования подавать определённое количество воды за единицу времени. Эти параметры связаны, но не являются взаимозаменяемыми.

Трубопроводы: путь воды через башню

Чтобы резервуар мог работать внутри системы, его связывают с внешней сетью трубопроводной обвязкой. В конкретных исполнениях ВБР могут предусматриваться подающие, отводящие и переливные трубопроводы, воздухоотвод и другие конструктивные элементы. Их расположение и схема подключения зависят от проекта.

Подающая линия обеспечивает поступление воды к резервуару. Отводящая связывает накопленный объём с распределительной сетью. В некоторых схемах отдельные функции могут конструктивно совмещаться, поэтому нельзя считать одну трубопроводную конфигурацию обязательной для всех водонапорных башен.

Перелив предназначен для контролируемого отвода воды при достижении предусмотренного проектом уровня. Он особенно важен как элемент защиты от неконтролируемого переполнения резервуара: если штатное регулирование подачи не остановило дальнейшее поступление воды, избыточный объём должен иметь предусмотренный путь отвода.

При изменении уровня жидкости меняется и объём воздуха над водой. Поэтому резервуар должен иметь возможность необходимого воздухообмена. Воздухоотвод или иное предусмотренное проектом решение не отвечает за распределение воды, но обеспечивает корректное взаимодействие внутреннего объёма бака с окружающей средой при наполнении и опорожнении.

Как водонапорная башня работает совместно с насосами

Насосное оборудование и резервуар выполняют разные задачи. Насос сообщает воде энергию и перемещает её от источника по подающей линии. Башня принимает часть потока, сохраняет запас и затем участвует в снабжении сети по мере изменения водопотребления.

Представим режим, при котором насос способен подавать больше воды, чем в данный момент забирают потребители. Разница может поступать в резервуар, и уровень воды будет расти. Когда суммарный расход увеличивается, часть потребности покрывается накопленным объёмом, а уровень начинает снижаться.

Такая схема позволяет не заставлять насос непрерывно повторять каждое кратковременное изменение водоразбора. Это одно из практических свойств регулирующей ёмкости: режим насосов и режим потребителей могут быть связаны через изменение запаса воды.

Конкретный алгоритм зависит от проекта. В одной системе насос может управляться по сигналам уровня, в другой дополнительно учитываются давление, состояние резервного агрегата, режим источника или команды диспетчеризации. Количество насосов, порядок их чередования, условия запуска и остановки также не являются свойствами металлической башни как таковой.

Автоматика: от измерения уровня до управления насосами

Сам резервуар не определяет, когда насос должен включиться или отключиться. Для автоматического управления требуются измерительные средства, исполнительное оборудование и логика управления. Одним из ключевых параметров в башенной системе обычно становится уровень воды.

В зависимости от проекта система контроля может получать информацию о текущем или предельном уровне и использовать её для управления подачей. При снижении запаса до предусмотренного состояния автоматика может сформировать команду на его восполнение, а при достижении верхнего рабочего состояния — изменить режим насосов.

Дополнительно могут контролироваться:

• аварийно низкий или высокий уровень воды;
• состояние работающих и резервных насосов;
• положение отдельных исполнительных механизмов;
• наличие неисправностей оборудования;
• параметры технологической системы, предусмотренные конкретным проектом.

Система управления может обеспечивать сигнализацию оператору, блокировки, дистанционный контроль или регистрацию состояний. Набор функций определяется требованиями объекта. Датчики, шкафы управления и иное оборудование автоматизации следует отличать от самой металлоконструкции ВБР: совместно они образуют систему, но не обязательно являются единым комплектом поставки.

Что происходит при изменении водопотребления

Принцип работы водонапорной башни проще всего проследить в динамике. Допустим, в определённый период предприятие потребляет относительно мало воды. Насос подаёт поток от источника, и часть воды, не расходуемая сетью, поступает в резервуар. Запас постепенно увеличивается.

Затем одновременно возрастает количество работающих точек водоразбора. Распределительная сеть начинает потреблять больше воды, и резервуар участвует в покрытии возросшего расхода. Уровень в нём снижается. Средства контроля фиксируют изменение состояния, после чего автоматика действует согласно заложенному алгоритму.

Насосное оборудование восполняет использованный запас с учётом возможностей источника и предусмотренного режима работы. Когда водоразбор вновь уменьшается, баланс между подачей, накоплением и потреблением меняется. Это условная схема, но она хорошо показывает главное: резервуар работает как регулирующее звено между поступлением и расходованием воды.

Как вода распределяется по промышленному объекту

После башни начинается не менее важная часть системы — наружная или внутренняя распределительная сеть. На промышленной площадке она может обслуживать несколько зданий, производственные корпуса, склады, административно-бытовые помещения, санитарные точки и отдельные технологические потребители.

При этом разные категории водоснабжения не обязаны объединяться в одну систему. Например, технологические, хозяйственно-питьевые или другие сети могут проектироваться раздельно, если этого требуют назначение объекта и принятая инженерная схема.

Чем протяжённее трубопроводы и сложнее рельеф, тем большее значение имеет гидравлический расчёт. Даже при достаточном уровне воды в резервуаре удалённая или высоко расположенная точка может находиться в менее благоприятных условиях, чем потребитель рядом с башней. Поэтому проектировщик учитывает трассы, диаметры, высотные отметки, характер одновременного водоразбора и сопротивления всех значимых участков.

Основные элементы башенной системы

Если рассматривать ВБР не как отдельное изделие, а как узел инженерной сети промышленного объекта, функциональную схему можно разложить на несколько взаимосвязанных частей:

• Резервуар хранит регулирующий или другой предусмотренный проектом запас воды.
• Несущая часть или ствол удерживает резервуар на расчётной высотной отметке.
• Подающая линия обеспечивает поступление воды от насосного оборудования.
• Отводящая линия связывает накопленный объём с распределительной сетью.
• Перелив позволяет организованно отвести воду при достижении соответствующего уровня.
• Воздухоотвод обеспечивает необходимый воздухообмен при изменении объёма жидкости.
• Запорная и иная арматура позволяет управлять отдельными участками трубопроводной схемы.
• Насосное оборудование перемещает воду от источника и восполняет запас.
• Датчики и средства контроля передают информацию о состоянии системы.
• Автоматика реализует предусмотренные алгоритмы управления и сигнализации.
• Распределительная сеть доставляет воду к потребителям на территории объекта.

Не все внешние компоненты обязательно входят в состав поставки самой башни. Насосная станция, шкафы управления, датчики, внешняя арматура и трубопроводы могут относиться к другим частям проекта, хотя без их согласования невозможно получить работоспособную систему.

Как элементы системы связаны между собой

Элемент	Основная функция	С чем необходимо согласовать
Резервуар	Накопление и расходование предусмотренного запаса воды	График водопотребления, возможности источника, режим восполнения
Высотное положение воды	Формирование располагаемого гидростатического напора	Рельеф, отметки потребителей, потери в сети, рабочий диапазон уровня
Насосное оборудование	Подача воды от источника и восполнение запаса	Производительность источника, требуемая подача, трубопроводы, алгоритм управления
Трубопроводная обвязка	Подача, отвод и выполнение вспомогательных функций	Расход, схема подключения, диаметры, арматура и гидравлические сопротивления
Средства контроля	Получение данных о состоянии системы	Рабочие и аварийные режимы, состав автоматики, требования эксплуатации
Автоматика	Формирование команд, сигнализация и выполнение заданной логики	Датчики, насосы, исполнительные механизмы и принятый алгоритм работы
Распределительная сеть	Доставка воды к потребителям	Расположение объектов, высотные отметки, расходы, протяжённость и конфигурация сети

Что необходимо согласовать при проектировании

Типоразмер башни нельзя корректно определить только по максимальному расходу или по желаемому объёму бака. Архитектуру промышленного водоснабжения формирует совокупность исходных данных. В их числе график потребления, возможности источника, характеристики насосов, высотные отметки, рельеф и протяжённость трубопроводов.

Если запас восполняется слишком медленно относительно характерных периодов повышенного расхода, один только большой резервуар не устранит проблему. С другой стороны, увеличение производительности насосов без анализа возможностей источника и пропускной способности трубопроводов также не решает задачу автоматически.

При проектировании обычно требуется взаимно согласовать:

• вместимость резервуара и фактический характер водопотребления;
• высоту расположения воды и требуемый гидравлический режим;
• производительность насосов и скорость восполнения используемого запаса;
• возможности источника и максимальные режимы подачи;
• диаметры и конфигурацию трубопроводов;
• расположение и высотные отметки потребителей;
• режим работы предприятия;
• климатические условия и защиту металлоконструкции;
• требования к резервированию оборудования;
• условия монтажа, осмотра и дальнейшего обслуживания.

По этой причине башенная схема особенно логична там, где требуется накопительный запас и режим поступления воды не совпадает по времени с режимом потребления. Она может применяться в локальных и автономных сетях, на площадках с неравномерным водоразбором или удалёнными потребителями, если расчёт подтверждает пригодность такой архитектуры.

Что происходит при отказах и нештатных режимах

Регулирующий объём создаёт определённый запас воды, однако наличие башни не означает автоматической защиты от любой аварии. Если прекратилась подача от источника или остановился насос, дальнейшая работа сети зависит от имеющегося объёма, фактического расхода и того, какое резервирование было предусмотрено проектом.

Отдельная группа ситуаций связана с уровнем воды. Чрезмерное наполнение может потребовать прекращения подачи и использования перелива. При чрезмерном снижении уровня система управления может формировать предупредительный или аварийный сигнал, ограничивать определённые режимы либо запускать предусмотренное оборудование.

Сбои датчиков, утечки, неисправность арматуры и нестандартное изменение водоразбора также должны рассматриваться на уровне всей системы. Реакция зависит от состава автоматики, наличия резервных агрегатов, диспетчерского контроля и эксплуатационных процедур конкретного предприятия.

Почему обслуживание касается не только бака

Работоспособность промышленного водоснабжения определяется состоянием всех связанных узлов. Для самой ВБР имеют значение металлоконструкция, защитное покрытие, резервуар, ствол, места соединений и элементы доступа. В отдельных исполнениях предусматриваются лестницы, площадки обслуживания, смотровые и монтажные люки.

Одновременно требуют внимания трубопроводы, арматура, насосы, измерительные приборы и оборудование управления. Например, исправный резервуар не компенсирует неисправность датчика уровня, если от его сигнала зависит автоматизированный режим наполнения. Аналогично корректно работающий насос не устранит гидравлическую проблему, возникшую из-за состояния или неверных параметров распределительного трубопровода.

Состав операций и их периодичность определяются проектной и эксплуатационной документацией конкретного объекта. Универсальный регламент для любой башенной системы без знания её исполнения, условий эксплуатации и подключённого оборудования установить нельзя.

Типичные ошибки в понимании башенной системы

• Считать башню просто большим баком. При таком подходе теряется её связь с высотной отметкой, подачей насосов и режимом распределительной сети.
• Рассматривать ВБР отдельно от насосного оборудования. Без анализа подачи невозможно понять, как и с какой скоростью будет восполняться запас.
• Выбирать вместимость без графика водопотребления. Один максимальный расход не показывает, как потребление изменяется во времени.
• Считать, что высота гарантирует нужное давление. На параметры у потребителя дополнительно влияют уровень воды, рельеф и потери в трубопроводах.
• Игнорировать гидравлические сопротивления. Длинные трассы, малые диаметры и местные сопротивления уменьшают располагаемый напор.
• Не учитывать рельеф площадки. Потребители на разных отметках могут находиться в существенно разных гидравлических условиях.
• Подбирать насосы независимо от резервуара. Производительность и режим насосов должны соответствовать скорости расходования и восполнения запаса.
• Не предусматривать контроль уровня. Без информации о состоянии резервуара сложнее организовать корректное автоматическое управление подачей.
• Считать автоматику встроенным свойством металлической башни. Измерительные средства и система управления проектируются как отдельная функциональная часть.
• Забывать о переливе и вспомогательных коммуникациях. Нормальная эксплуатация требует учитывать не только подачу и отвод воды.
• Не предусматривать доступ для осмотра. Лестницы, площадки, люки и расположение арматуры должны позволять обслуживать предусмотренные узлы.
• Не учитывать климат и состояние защитного покрытия. Металлическая конструкция работает в конкретной внешней среде, поэтому условия эксплуатации учитываются ещё на стадии проектирования.

Как выглядит полный цикл работы системы

Для понимания взаимодействия узлов полный цикл можно представить в виде условной последовательности. Конкретная промышленная сеть может работать иначе, однако общая причинно-следственная связь остаётся похожей:

1. Источник обеспечивает поступление воды в систему.
2. Насосное оборудование перемещает воду по подающей линии.
3. Часть потока поступает в резервуар водонапорной башни.
4. Уровень воды изменяется в зависимости от соотношения подачи и водоразбора.
5. Средства контроля передают информацию о текущем или предельном состоянии.
6. Накопленный объём участвует в сглаживании разницы между поступлением и потреблением.
7. Вода через соответствующую трубопроводную схему поступает в распределительную сеть.
8. Распределительная сеть доставляет её к работающим потребителям.
9. Изменение расхода отражается на скорости снижения или повышения уровня в резервуаре.
10. Автоматика и насосное оборудование изменяют режим работы согласно заложенному проектом алгоритму.

Такой цикл хорошо показывает, почему промышленное водоснабжение нельзя свести к работе одного резервуара или одного насоса. Изменение режима любого значимого узла отражается на остальных частях сети.

Инженерная сеть работает как единая система

Водонапорная башня Рожновского может быть рациональным элементом промышленной системы там, где требуется локальный запас воды, сглаживание неравномерного водоразбора и использование высотного положения резервуара для формирования располагаемого напора. Её практическая функция раскрывается именно во взаимодействии с источником, насосами и распределительными трубопроводами.

Поэтому эффективность башенной схемы определяется не одной характеристикой — ни объёмом бака, ни высотой ствола, ни производительностью насоса. Резервуар должен соответствовать режиму потребления, насосы — возможностям источника и требуемой скорости восполнения, трубопроводы — расчётным расходам, а высотные параметры — гидравлике всей сети.

Когда эти элементы согласованы, башня становится не просто местом хранения воды, а регулирующим узлом инженерной инфраструктуры. Она связывает процессы подачи, накопления и распределения воды и позволяет системе реагировать на изменение водопотребления в пределах режима, предусмотренного проектом.
