Корпус как часть конструкции, а не просто оболочка
Легко думать о корпусе как о декоративной рамке вокруг платы. Но на деле он выполняет сразу несколько важных задач: защищает начинку от ударов, отводит тепло, экранирует от помех, держит влагу снаружи и позволяет при необходимости добраться до компонентов. Стоит упустить хотя бы одну из этих функций, и надёжность всего устройства начинает хромать, даже если сама электроника спроектирована безукоризненно.
Поэтому разумнее не листать каталоги готовых корпусов в поисках подходящего размера, а сначала честно ответить на вопрос: где и в каких условиях устройство будет работать. Контроллер, который стоит в цеху рядом со станком, и уличный датчик температуры, который зимой мёрзнет, а летом нагревается на солнце, нуждаются в совершенно разных решениях — даже если внутри у них одна и та же плата.
Материал корпуса: металл, пластик и их сочетания
Как только условия эксплуатации понятны, встаёт вопрос материала — и от него зависит почти всё остальное: вес, прочность, теплопроводность, цена и даже то, насколько сложно будет обрабатывать заготовку. Готового универсального ответа здесь нет, есть только разумные компромиссы под конкретную задачу.
- Алюминий — лёгкий и хорошо проводит тепло, а при правильной обработке поверхности не боится коррозии. Нередко он выполняет сразу две роли — корпуса и радиатора.
- Сталь — прочнее алюминия, лучше держит удары и вибрацию, но тяжелее и требует защитного покрытия, иначе ржавеет.
- Пластик (ABS, поликарбонат) — дешевле в серийном производстве и не проводит ток, но заметно хуже справляется с теплом и механическими нагрузками.
- Комбинированные варианты — металлическое шасси с пластиковыми вставками, где металл берёт на себя прочность и экранирование, а пластик удешевляет отдельные узлы и служит изоляцией.
Если корпус изготавливается из листового металла собственными силами, важен не только выбранный сплав, но и качество самой заготовки. Ровный лист без внутренних напряжений и со стабильной толщиной гнётся и режется предсказуемо, без перекосов и трещин на сгибах. Подбирая металлопрокат под такие задачи, инженеры обычно обращаются напрямую к поставщикам по типу РТС-Металл , где можно заказать лист с нужными параметрами, не рискуя получить материал с плавающей толщиной или скрытыми дефектами.
Теплоотвод: почему корпус иногда должен греться сам
Выбрав материал, стоит сразу подумать о том, куда денется тепло. Любая электроника его выделяет, и если корпус не даёт этому теплу выходить, компоненты начинают работать на пределе — конденсаторы стареют быстрее, процессор теряет стабильность, а устройство может зависать или отключаться без видимой причины. Поэтому тепловой расчёт логичнее делать до выбора корпуса, а не пытаться решить проблему постфактум сверлением дырок.
По сути, есть два пути:

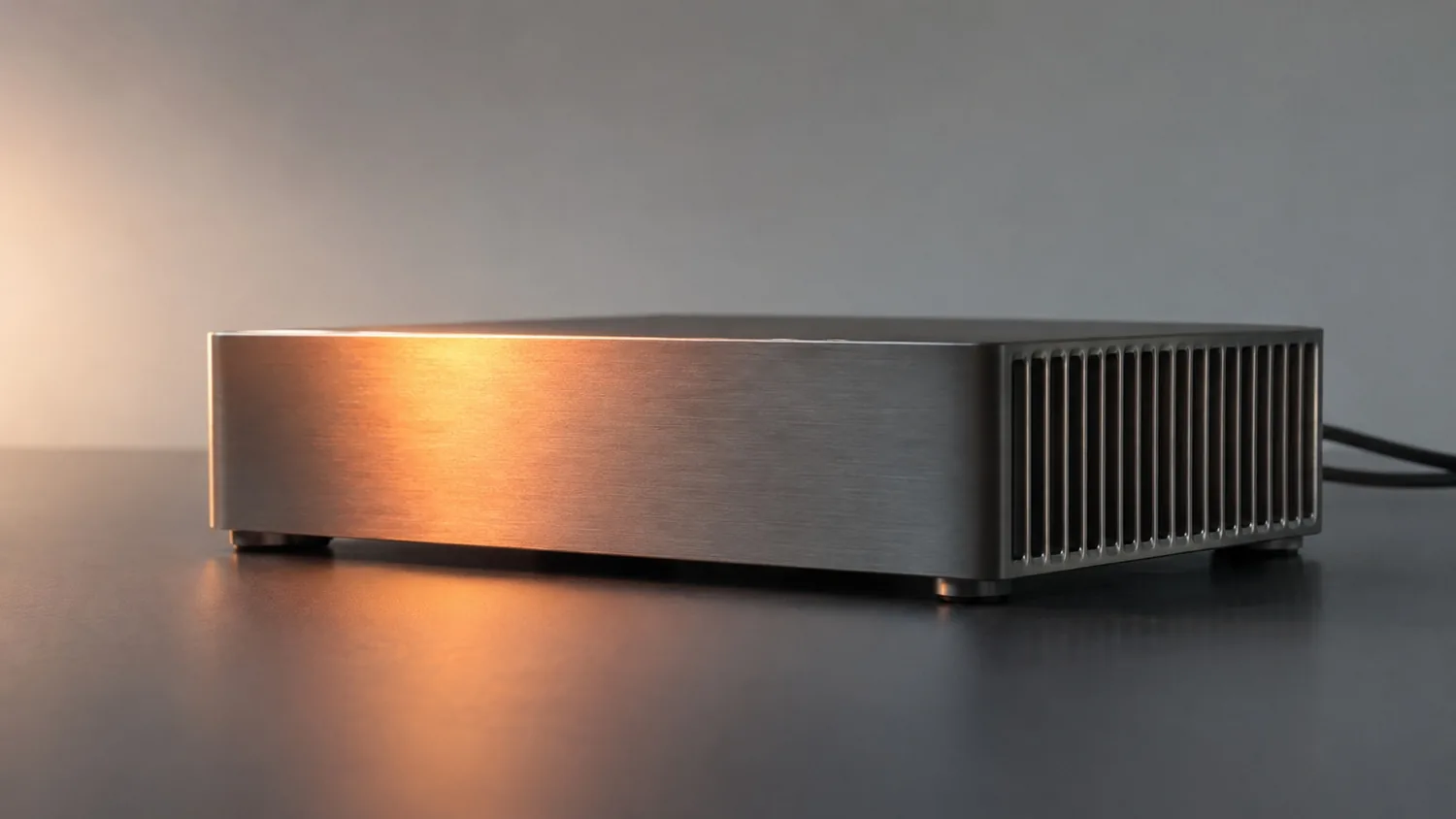

- Пассивное охлаждение, когда сам корпус работает как радиатор — часто с рёбрами, которые увеличивают площадь поверхности и ускоряют теплообмен с воздухом.
- Активное охлаждение с вентиляционными отверстиями и вентиляторами — эффективнее, но требует защиты от пыли, которая со временем забивает воздушные каналы.
Какой вариант выбрать, подсказывают условия эксплуатации. В запылённом цехе вентиляционные решётки быстро превратятся в фильтр для грязи, и тогда пассивное охлаждение через металлический корпус окажется надёжнее, даже если ради этого придётся увеличить его размеры.
Защита от пыли, влаги и ударов
Раз уж речь зашла о пыли, стоит отдельно остановиться на степени защиты корпуса — она обозначается кодом IP из двух цифр: первая отвечает за твёрдые частицы, вторая за влагу. Многие выбирают защиту «с запасом», не задумываясь, что чрезмерная герметичность мешает охлаждению, а недостаточная оставляет оборудование беззащитным в полевых условиях. Поэтому класс IP лучше подбирать под реальную среду, а не на всякий случай.
| Класс IP | Условия эксплуатации |
|---|---|
| IP20–IP40 | Офисные и бытовые помещения, щиты внутри зданий |
| IP54–IP65 | Производственные цеха, пыль, брызги воды |
| IP66–IP68 | Уличное размещение, осадки, кратковременное погружение |
Но даже идеально подобранный класс IP не спасёт от вибрации и ударов, если плата внутри корпуса закреплена на двух винтах и болтается при каждой перевозке. Для оборудования, которое устанавливают на подвижных механизмах или часто транспортируют, важна не только прочность внешних стенок, но и то, насколько надёжно детали закреплены внутри.
Монтаж и доступ к компонентам
Раз корпус должен выдерживать нагрузки при транспортировке, логично сразу продумать и то, как он будет закреплён на месте постоянной работы. Устройство редко существует само по себе — оно крепится к стене, устанавливается в стойку или защёлкивается на DIN-рейку внутри электрощита. Тип монтажа лучше определить заранее, а не подгонять крепления под уже выбранную форму корпуса.
Самые распространённые варианты:
- настенное крепление с отверстиями по периметру;
- установка на DIN-рейку — удобна для щитового оборудования и быстрого обслуживания;
- стоечный монтаж (rack-mount) для серверного и телекоммуникационного оборудования;
- встраиваемые корпуса, где снаружи видна только лицевая панель.
И раз уж корпус закреплён на месте, стоит заранее подумать, как к нему потом подступиться при обслуживании. Если внутрь нужно будет время от времени заглядывать — заменить предохранитель, перенастроить параметры — расположение крепёжных винтов и разъёмный механизм стоит продумать на этапе проектирования. Иначе простая замена детали превращается в демонтаж всей конструкции, особенно неприятный, если устройство висит под потолком или спрятано за панелью.
Электромагнитная совместимость и экранирование

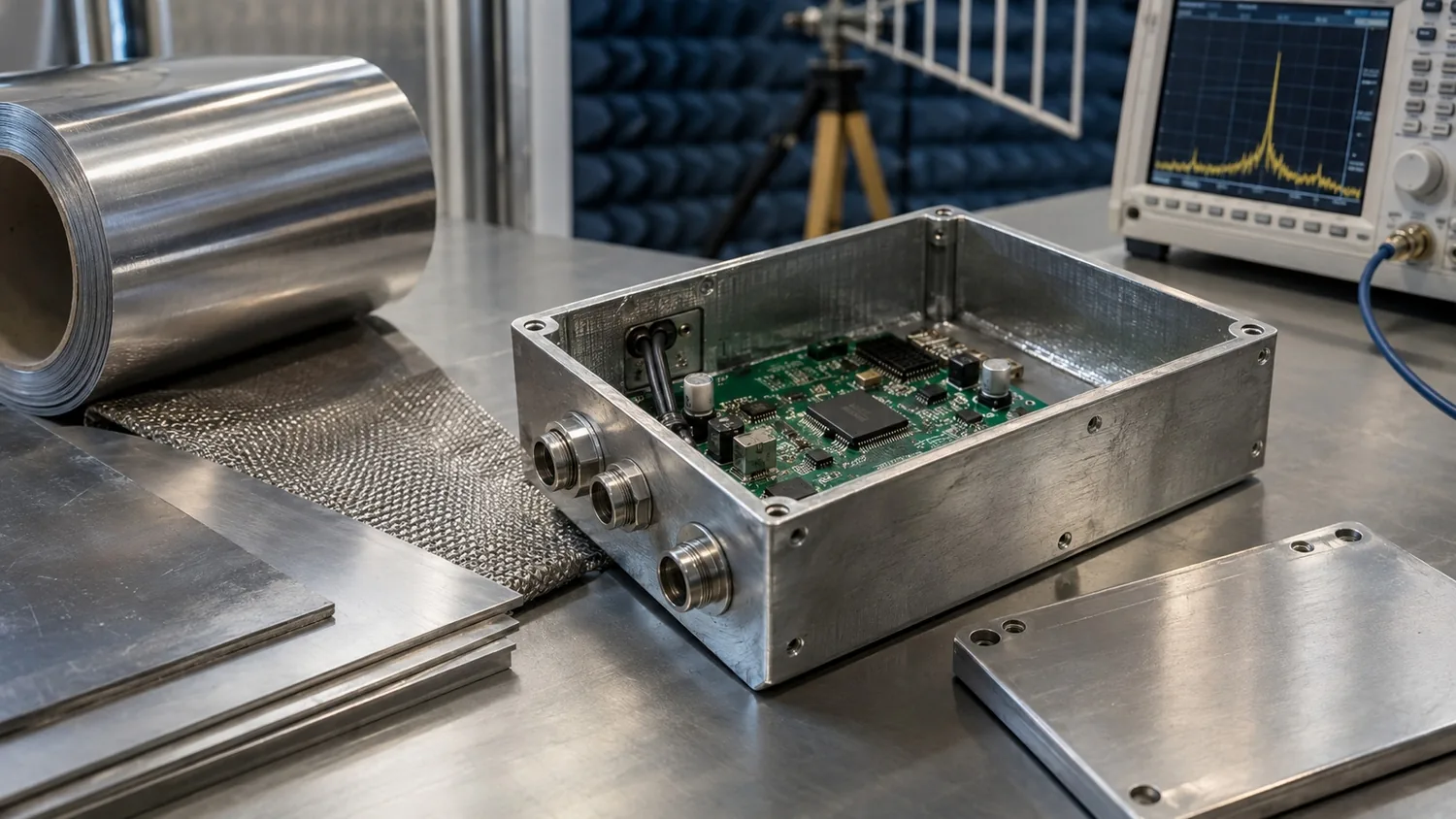

Пока корпус открыт для обслуживания, полезно вспомнить ещё одну его роль — защиту от электромагнитных помех. Металлический корпус неплохо справляется с этой задачей, что особенно важно для схем с чувствительными аналоговыми цепями или для устройств, работающих рядом с мощным силовым оборудованием.
Источник: kit-e.ru
